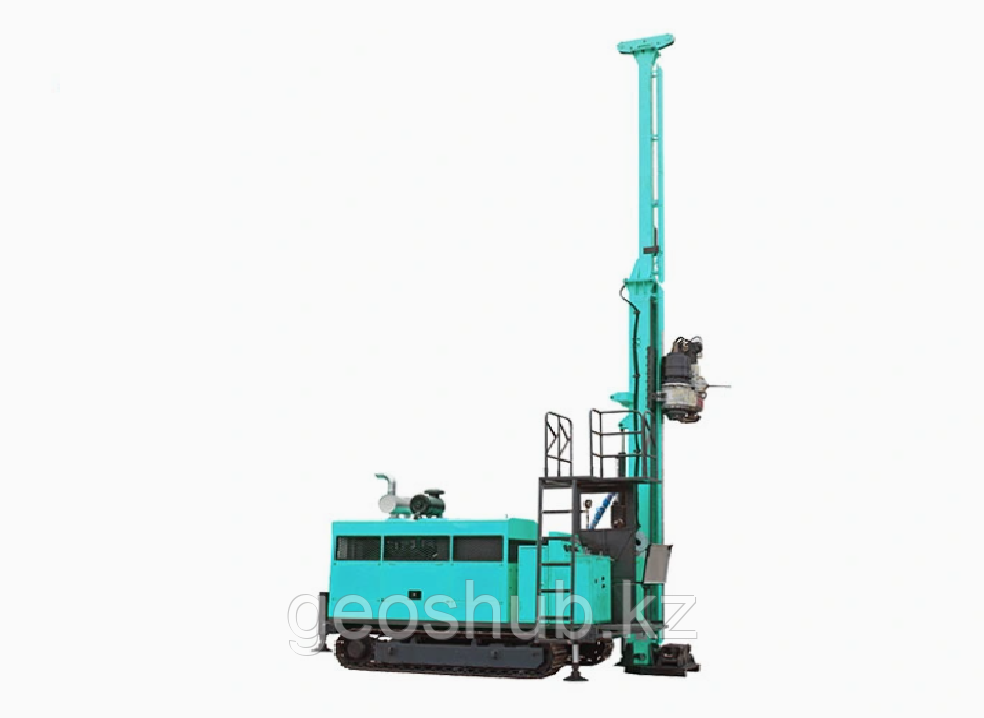

HANFA HFDX-4+ Core Drilling Rig: передовая буровая установка для геологоразведки

HANFA HFDX-4+ Core Drilling Rig: передовая буровая установка для геологоразведки

HFDX-4+ Core Drilling Rig – это полностью гидравлическая буровая установка с ротором, разработанная для колонкового бурения по мировым стандартам. Она широко применяется в развитых странах для поиска твердых полезных ископаемых, обеспечивая высокую эффективность, легкость конструкции и удобство транспортировки. Установка идеально подходит для разведки в геологии, металлургии, угольной, нефтяной, газовой промышленности, а также для исследования подземных вод.

Технические характеристики и производительность
HFDX-4+ способна бурить на глубину до 1000 м (BQ), 700 м (NQ) и 500 м (HQ) с использованием бурильных труб диаметром 55,6–88,9 мм. Силовая головка обеспечивает скорость вращения 0–1100 об/мин и максимальный крутящий момент 4200 Н·м. Диаметр сквозного отверстия вертикального вала составляет 98 мм, что позволяет работать с широким спектром инструментов. Максимальное тяговое усилие достигает 150 кН, а усилие подачи – 60 кН, гарантируя стабильную работу в сложных условиях.

Силовая установка и гидравлика
Установка оснащена дизельным двигателем 6CTA8.3-C240 мощностью 132 кВт при 2200 об/мин, обеспечивающим надежность и экономичность. Гидравлическая система включает три насоса: большой (140 л/мин, 30 МПа), средний (120 л/мин, 25 МПа) и малый (50 л/мин, 20 МПа), что обеспечивает точное управление всеми функциями.

Мачта и мобильность
Мачта высотой 9 м регулируется в диапазоне углов 0–90°, а угол бурения составляет 45–90°. Ход подачи – 3500 мм, а скольжение мачты – 1100 мм, что упрощает работу с длинными штангами. Главный подъемник с подъемной силой 57 кН и скоростью 38–40 м/мин вмещает 50 м троса диаметром 16 мм. Ходовая часть позволяет передвигаться со скоростью 2,5 км/ч и преодолевать уклоны до 30°, а давление на грунт – всего 0,14 МПа.

Конструкция и комплектация
HFDX-4+ отличается легкостью (вес 9,3 т) и компактностью. Рабочие габариты – 4600×2200×9000 мм, транспортные – 5100×2200×2450 мм. Мачта складывается и касается земли для устойчивости, а шпиндель управляется гидроцилиндром. Буровой насос с производительностью 160 л/мин и давлением 10 МПа обеспечивает эффективную циркуляцию жидкости.

HFDX-4+ – это надежное решение для профессионалов, ценящих производительность, мобильность и адаптивность.
